Diseñado para brillar: cajas y pantallas personalizadas con EinScan Pro HD

Actualizado: sep 20

“Poner todo en equilibrio es bueno, poner todo en armonía es mejor”.

--Victor Hugo


Hoy queremos presentaros a Víctor. Víctor es extraordinario.

El Victor que les presentamos hoy no es Victor Hugo, pero su cita anterior resume perfectamente un proyecto emocionante que el Einscan Pro HD ha estado haciendo últimamente.

Dile hola a Victor

Victor es un cristal de cuarzo blanco de 4000 libras de Brasil. Es hermoso, místico, también masivo, asimétrico y desequilibrado. Leerform Team de la ciudad de Nueva York ha utilizado el Einscan Pro HD para crear un soporte personalizado para arreglar a Victor. Bueno. También diseñaron una hermosa pantalla que destaca las características sobresalientes de Victor y una caja de transporte que encaja perfectamente. Se allanó el camino para que Víctor hiciera brillar su belleza en un arreglo armonioso. Mejor.













Figura 1: Exhibición final de Victor

Leerform cree en la preservación de la cultura protegiendo los objetos. A través de la colaboración, brindan soluciones creativas a la gran comunidad artística de la ciudad de Nueva York. Ayudan a los clientes a conectarse con sus audiencias y las audiencias se involucran con el arte y los artefactos. Su enfoque es servir a museos, galerías y artistas individuales al brindar servicios de logística y fabricación para exhibiciones, viajes y almacenamiento. Leerform ofrece servicios integrales de diseño y embalaje desde sus instalaciones de carpintería y fabricación de metal totalmente equipadas en Brooklyn, que incluyen cajas, bastidores de viaje, carcasas, pedestales, zócalos, soportes y armaduras. Además, trabajan en estrecha colaboración con contratistas, arquitectos y diseñadores para construir gabinetes personalizados, muebles de exhibición y elementos arquitectónicos.














Figura 2: Especialistas en Leerform trabajando en el proyecto

Leerform utiliza el EinScan Pro HD para capturar detalles de alta resolución y precisión dimensional. Muchos objetos de museo presentan desafíos para la fabricación de monturas, exhibiciones y cajas personalizadas. Estos desafíos se pueden superar con el escaneo 3D, un proceso eficiente y seguro que permite una menor manipulación de un objeto que las técnicas estándar. El escaneo se puede combinar con la impresión 3D o el corte CNC para simplificar los montajes complejos, las pantallas y los interiores de las cajas, y puede adaptarse a diferentes materiales y revestimientos adecuados para superficies de objetos únicos.













Figura 3: Escaneo con EinScan Pro HD


EinScan Pro HD


Crear una exhibición atractiva y una caja personalizada duradera para el transporte diseñada específicamente para Victor requirió creatividad y tecnología tan asombrosas como él.

El equipo de Leerform logró un diseño sobresaliente utilizando escaneo 3D en dos fases:

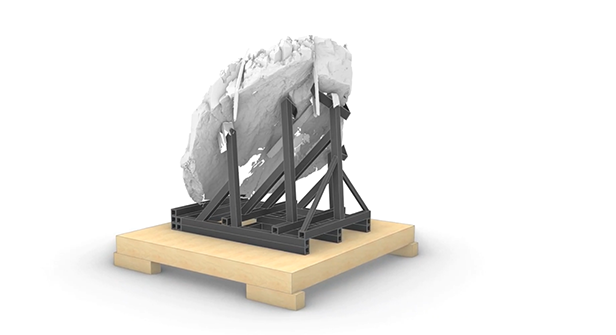

1. Fase 1 Diseño de la montura metálica de Victor:










2. Fase 2 Diseño de la pantalla de Victor:










La composición física de Victor presenta una serie de desafíos que superar, ya que los escáneres generalmente no pueden captar superficies transparentes, brillantes o negras. El equipo de Leerform utilizó una película de sublimación opaca que se disuelve automáticamente para capturar a la perfección las formas únicas de Víctor y su montura.


Debido a que Victor es lo suficientemente grande, fue posible escanear el cristal en secciones, utilizando puntos de referencia de marcadores. Luego, los archivos de datos de escaneo se conectaron juntos en el software EXScan Pro con la ayuda de la tecnología de mapeo.














Figura 4: Aplicación de marcadores en la película de sublimación de Victor












Figura 5: El software alineó los datos escaneados automáticamente juntos

Para la economía de datos, solo se escanearon las partes de Victor necesarias para crear los diseños para sus fabricaciones personalizadas.


Para diseñar estos elementos, los archivos de escaneo se importaron al software de diseño Rhino. Con una máquina CNC, la madera se cortó para la exhibición personalizada de Victor y la caja personalizada se ajustaba exactamente a sus contornos específicos. Ahora Víctor está listo para viajes seguros y presentaciones gloriosas.













Figura 6: Importar al software de modelado 3D












Figura 7: Diseñe la caja de madera personalizada en Rhino Design Software

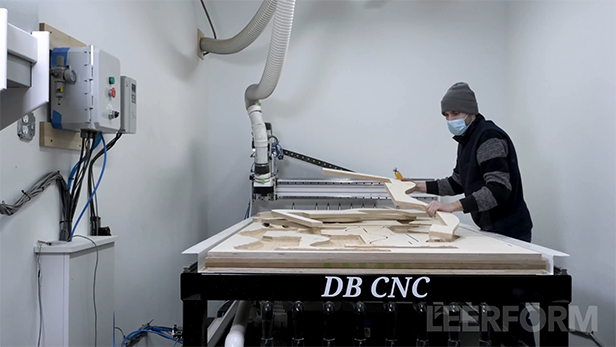

Figura 8: Corte la caja de madera con máquina CNC












Figura 9: Victor encajó perfectamente en la caja personalizada y listo para viajar

"El escaneo 3D nos permite ajustar los materiales a los contornos de los objetos que no podíamos hacer con los métodos tradicionales; además, el escaneo 3D permite diseñar con facilidad un objeto irregular".

- Doug Young, forma de lectura
