Cómo encontrar un buen escáner láser 3D de mano

Actualizado: 8 nov 2021

¡No pase por alto este importante indicador!


Al elegir un escáner láser 3D de mano, a menudo juzgamos su calidad principalmente en función de los parámetros, especialmente de la precisión. Sin embargo, la precisión es solo una parte de los parámetros esenciales. Otra característica fundamental, que normalmente no aparece en una tabla de parámetros, es la repetibilidad. El aspecto de la repetibilidad completa la descripción general del rendimiento final de un escáner 3D. Para mostrar la importancia de la repetibilidad en el proceso de selección del producto adecuado para su aplicación específica, examinaremos detalladamente el nuevo escáner láser 3D portátil FreeScan UE como ejemplo para realizar un análisis exhaustivo del producto.


01 Precisión

La precisión es un parámetro muy importante cuando se trata de escaneo 3D y metrología 3D. Al medir, la diferencia entre el valor medido real (o el valor promedio de la medición) y el valor real se denomina error. Cuanto menor sea el error, mejor será la precisión.


El escáner 3D de mano láser FreeScan UE adopta el algoritmo Global Registraion Error Control (GREC) desarrollado por SHINING 3D, que puede alcanzar una precisión de 0,02 mm y una precisión de volumen de 0,02 mm + 0,04 mm / m de acuerdo con los estándares de prueba VDI / VDE. Puede cumplir con los requisitos de inspección de varios escenarios de aplicación.


Verificación de precisión

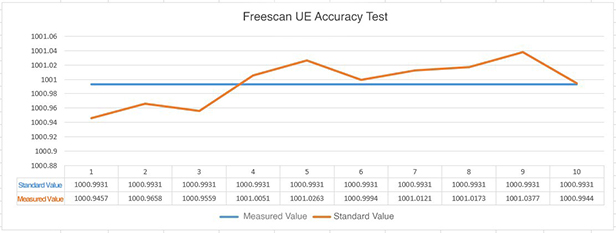

Según el estándar de validación VDI / VDE, se utilizó FreeScan UE para escanear el bate estándar diez veces. Los datos obtenidos se importaron al software de medición y la distancia esférica de cada medición se comparó con los valores estándar del murciélago. Los resultados de la comparación se muestran a continuación.

Nota: La distancia esférica estándar del murciélago está certificada por un organismo de certificación.


Es obvio ver que la desviación máxima es 0.0474 y la desviación mínima es 0.0013 mm por los resultados de las diez mediciones de FreeScan UE, lo que indica un excelente nivel de precisión.


02 Repetibilidad

La exactitud de la medición incluye no solo la exactitud, sino también la precisión de la medición. A menudo nos centramos en la precisión y tendemos a pasar por alto la precisión. La precisión se refiere al grado de conformidad entre valores medidos en las mismas condiciones repetidamente, lo que también se conoce como repetibilidad.


La precisión de un escáner se puede ejemplificar como un arquero. Solo cuando el arquero es capaz de acertar en la diana y mantener esa tasa de acierto cada vez que dispara, será considerado un buen arquero. La precisión puede denominarse la desviación entre cada golpe y el objetivo, mientras que la precisión describe la desviación entre múltiples golpes. Las siguientes figuras muestran la diferencia entre exactitud y precisión de forma intuitiva.

La figura 1 demuestra una baja precisión con alta precisión. El objetivo es alcanzado en una posición central, pero está más lejos de la diana. De manera análoga a un escáner 3D, esta imagen indica que el equipo no es muy preciso, pero las mediciones son estables dentro de un cierto rango.


La Figura 2 demuestra un alto grado de exactitud y precisión mediante múltiples golpes en la diana. De manera análoga a un escáner 3D, esta figura indica que el escáner 3D es exacto y preciso en sus mediciones y funciona bien.


La figura 3 muestra un bajo nivel de exactitud y precisión. Todos los puntos están dispersos y lejos de la diana. Un escáner 3D con estos atributos no es ni exacto ni preciso.


La figura 4 muestra un alto grado de precisión y un bajo grado de precisión. Las ubicaciones de impacto están todas cerca de la diana, pero muy dispersas. Un escáner 3D con estos atributos muestra que las medidas son precisas pero inestables.


Medida de repetibilidad

El método de medición de la repetibilidad es muy intuitivo, que simplemente realiza múltiples mediciones de las mismas partes. En la verificación de precisión anterior, podemos llegar a la conclusión de que, a través de la comparación entre la distancia esférica del murciélago y el valor estándar, el escáner láser 3D portátil FreeScan UE podría mantener la desviación en diez medidas dentro de 0.0013 mm - 0.0474 mm.


El ingeniero volvió a realizar la medición de dos partes de muestra, los datos escaneados se importaron para el análisis de desviación. El cromatograma mostró que: Cuando FreeScan UE escanea la misma pieza varias veces, los resultados de la medición son estables y confiables, y no se ven demasiado influenciados por el funcionamiento y el estado del dispositivo.

03 Suavidad

La fluidez y la eficiencia del proceso de escaneo es crucial para la experiencia de usar un escáner 3D. Esto se puede evaluar de forma intuitiva en un escaneo in situ.


El escáner 3D de mano láser FreeScan UE puede alcanzar un área de escaneo máxima de 510 mm * 520 mm, combinado con algoritmos inteligentes, lo que le permite obtener datos de escaneo de alta calidad de piezas de muestra grandes de manera rápida y sin problemas.


Comprobación de suavidad

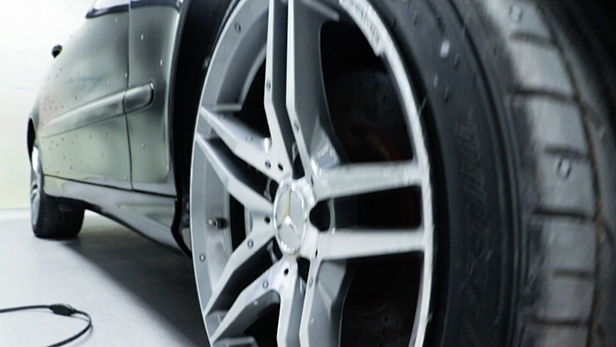

Esta vez realizamos una verificación de la suavidad durante el escaneo de un automóvil con una superficie negra brillante. Antes del escaneo, pasamos unos 5 minutos pegando puntos marcadores en la mitad de la carrocería del automóvil. No se requiere tratamiento previo en polvo y la superficie se puede escanear directamente. El escaneo FreeScan UE tardó aproximadamente 7 minutos en completar el escaneo de la mitad de la superficie del automóvil.

04 Portátil y liviano

Con la mejora continua de la tecnología de escaneo 3D y la diversificación de los escenarios de aplicación, los requisitos para la conveniencia de operar el dispositivo aumentan constantemente. El escáner 3D portátil láser FreeScan UE está diseñado para mejorar la experiencia del usuario. Al concentrarse en el rendimiento del producto, también consideró completamente el peso del equipo. Con solo 670 g de peso, el producto adaptó un diseño liviano, junto con una funda de avión, puede llevar fácilmente el dispositivo a cualquier lugar.

05 Grado de compatibilidad con software de inspección

En el proceso de uso del escáner 3D, el grado de coincidencia y compatibilidad con el software de inspección afectará la experiencia de uso del escáner, que gradualmente se ha convertido en un criterio de evaluación del escáner 3D.


Como un buen asistente para la inspección industrial, el escáner 3D de mano láser FreeScan UE admite el acoplamiento perfecto de los datos escaneados con el software de inspección. Después de completar el escaneo, haga clic en el icono en el lado derecho del software, puede importar directamente los datos escaneados al software de inspección opcional, ahorrando tiempo y aumentando la eficiencia. (Nota: el software de inspección opcional debe instalarse y configurarse en la misma computadora).


En general, la evaluación del rendimiento del escáner láser 3D de mano depende principalmente de los aspectos mencionados anteriormente: la precisión es el estándar básico, pero la repetibilidad también debe tenerse en cuenta; la fluidez del proceso de escaneo, la conveniencia de uso y la compatibilidad con el software de inspección también son criterios importantes que afectan la experiencia del usuario posterior. Por supuesto, debido a los diferentes escenarios de uso, la evaluación del escáner 3D será diferente. ¡En este análisis de equipos, vemos una vez más el buen rendimiento del escáner 3D de mano láser FreeScan UE!
